主板尺寸
|
145mm(L)*100mm(W)*26mm(H)
|
CPU處理器
|
6代
|
3855U、3955U及Skylake i3-6100U、i5-6200U、i7-6500U等
|
7代
|
3865U、3965U及Kabylake i3-7100U、i5-7200U、i7-7500U等
|
芯片組
|
Skylake、Kabylake 高速芯片組
|
電源
|
1*DC_IN
|
DC頭內直徑為2.5MM,默認支持12V~19V供電,可改支持19V~24V供電;
主板功耗:約40W。建議用12V5A或19V3A以上電源
|
內存
|
板載NB-DDR4
2133MHz內存,4G / 8G可選
|
顯示功能
|
6代
|
Intel
HD Graphics 510/520圖形控制器
|
支持單顯、雙顯/三顯復制、雙顯/三顯擴展,DOS下單顯
|
7代
|
Intel
HD Graphics 610/620圖形控制器
|
1*VGA DB15接口
|
支持分辨率1920*1080@60HZ
|
1*VGA_OUT插針
|
支持分辨率1920*1080@60HZ (12Pin,1*12Pin,2.0mm)
|
1*HDMI 1.4接口
|
支持4K分辨率4096/3840*2160@30HZ
|
1*LVDS插針
|
支持分辨率1920*1080@60HZ (30Pin,2*15Pin,2.0mm)
|
1*LVDS_PWR插針
|
LVDS電壓控制插針 (6Pin,2*3Pin,2.0mm)
|
1*INVERT插針
|
LVDS背光控制插針 (6Pin,1*6Pin,2.0mm)
|
網絡功能
|
1/2*LAN 接口
|
單網支持Realtek 8111H千兆網卡 或 裕太微YT6801千兆網卡;
雙網支持Realtek 8111H+Realtek 8111H或
裕太微YT6801+裕太微YT6801;
支持網絡喚醒,PXE功能;
|
1*Mini-PCIE接口
|
支持WIFI/3G/4G/藍牙等,可選支持MSATA
|
硬盤功能
|

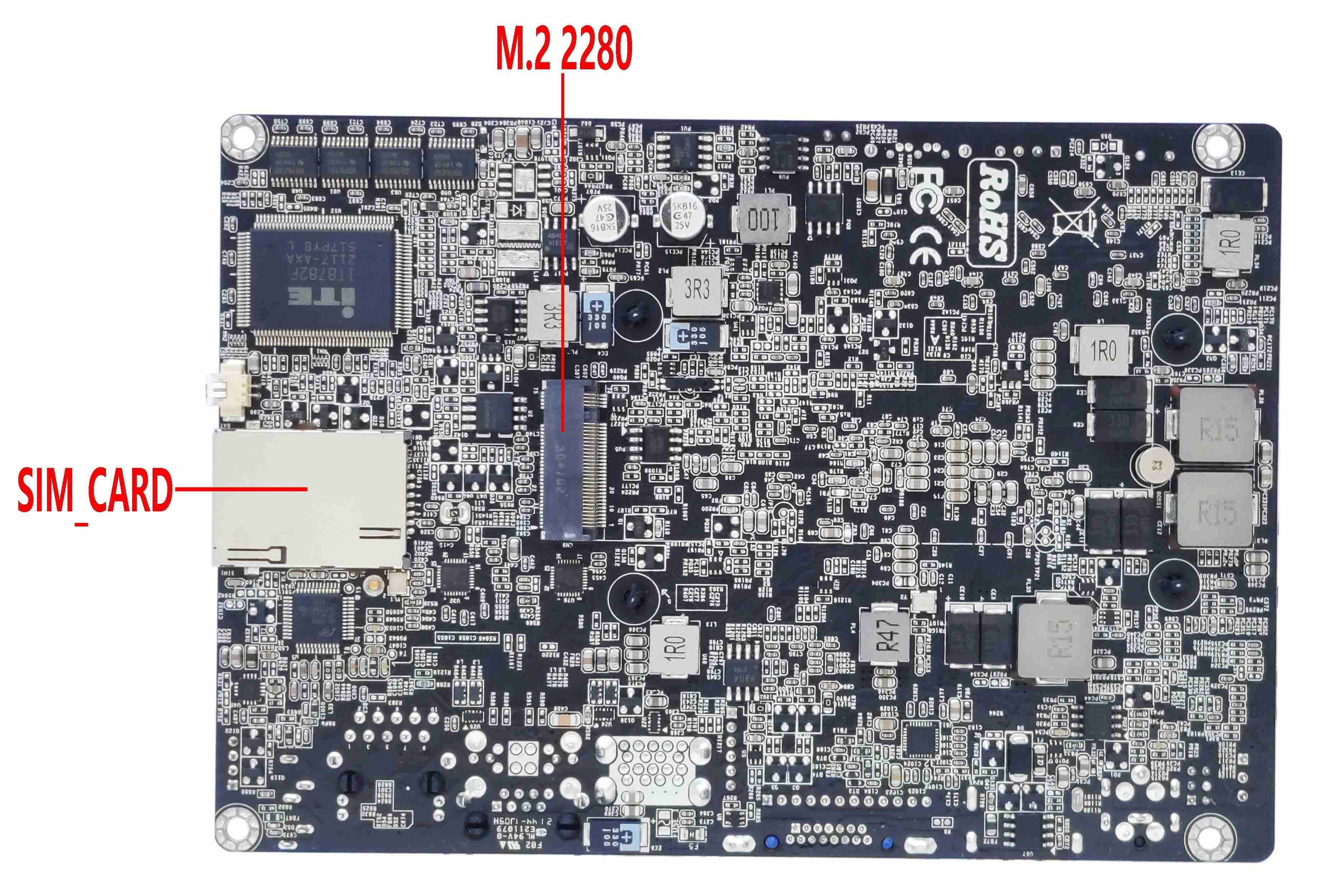

1*M.2_SSD
|
支持M.2 2280硬盤,支持SATA / NVME(PCIE)協議可選
|
1*SATA1接口
|
標準SATA3.0硬盤接口,最大傳輸速度6.0
Gbps
|
1*SATA1_PWR插針
|
硬盤供電插針,可取電5V、12V。 (4Pin,1*4Pin,2.54mm)
|
聲音功能
|
集成Realtek ALC
662/897HD數字音頻解碼器,6聲道高保真音頻控制器;
|
1*LINE_OUT接口
|
支持音頻輸出,標準3.5接口
|
1*INT_SPK插針
|
功放支持8歐5瓦喇叭雙聲道輸出 (4Pin,1*4Pin,2.0mm)
|
1*F_AUDIO插針
|
標準音頻插針 (9Pin,2*5Pin,2.0mm)
|
USB功能
|
2*USB3.0接口
|
后置標準USB3.0接口
|
2*USB2.0接口
|
后置標準USB2.0接口
|
1*F_USB1插針
|
前置USB2.0插針,一組有2*USB2.0 (9Pin,2*5Pin,2.0mm)
|
1*F_USB2插針
|
前置USB2.0插針,一組有2*USB2.0 (9Pin,2*5Pin,2.0mm)
|
開關功能
|
1*F_PANEL插針
|
開關、電源燈、硬盤燈、重啟插針 (9Pin,2*5Pin,2.0mm)
|
其他I/O
|
COM1插針
|
串口,支持RS232/RS422/RS485可選 (9Pin,2*5Pin,2.0mm)
|
COM2插針
|
串口,支持標準RS232 (9Pin,2*5Pin,2.0mm)
|
COM3~6插針
|
串口,支持標準RS232 (39Pin,2*20Pin,2.0mm)
|
1*JPCOM1插針
|
控制COM1第9腳電壓 0V/5V/12V可選 (6Pin,2*3Pin,2.0mm)
|
1*JPCOM2插針
|
控制COM2第9腳電壓 0V/5V/12V可選 (6Pin,2*3Pin,2.0mm)
|
1*SIM卡槽
|
支持SIM卡,用3G/4G時需要SIM卡
|
1*CLR_CMOS插針
|
主板清零、放電插針 (2Pin,1*2Pin,2.54mm)
|
1*CPU_FAN插針
|
CPU風扇插針,無溫控 (3Pin,1*3Pin,2.54mm)
|
1*J_GPIO插針
|
GPIO控制插針 (10Pin,2*5Pin,2.0mm)
|
運行環境
|
工作溫度:-10℃~60℃; 工作濕度:5%~95%相對濕度,無冷凝
|
BIOS
|
AMI BIOS,支持上電開機,定時開機,遠程開關機設備智能識別
|
Watch Dog
|
看門狗編程,支持硬件復位功能(256級,0~255秒)
|
操作系統
|
支持Windows 10,Windows 8,Windows 7,Linux等
|
