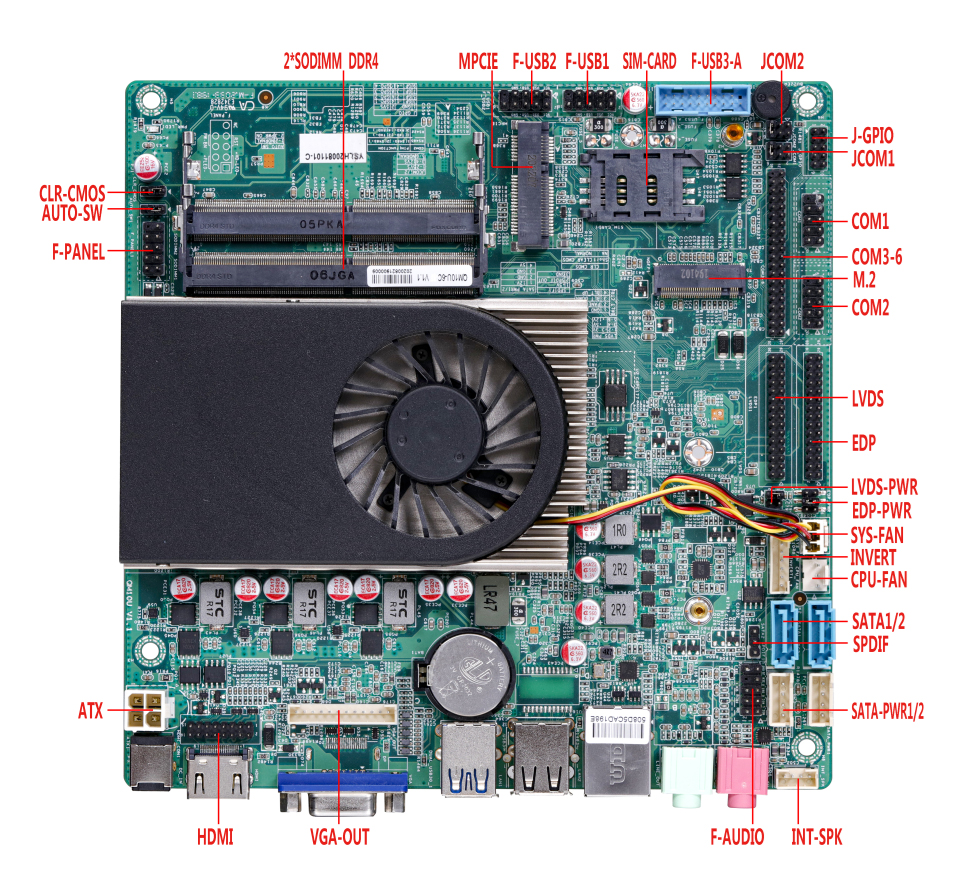

內存支持
|
8U
|
2*NB-DDR4內存插槽,支持2133/2400MHz內存,最大支持64GB
|
|
10U
|
2*NB-DDR4內存插槽,支持2133/2400/2666MHz內存,最大支持64GB
|
電源
|
1*DC_IN
|
支持12V電壓,DC頭內直徑為2.5MM
主板滿載功耗約85W。建議用12V7A或以上電源
|
|
1*DC_ATX
|
|
顯示功能
|
集成Intel UHD Graphics 超核芯顯卡,支持單顯、雙顯/三顯復制、雙顯/三顯擴展,DOS下單顯
|
|
1*VGA_OUT插針
|
支持分辨率1920*1080@60HZ (12Pin,1*12Pin,2.0mm)
|
|
1*VGA DB15接口
|
支持分辨率1920*1080@60HZ
|
|
1*DP接口
|
支持4K分辨率4096/3840*2160@60HZ
|
|
VGA接口和DP接口二選一
|
|
1*HDMI 1.4接口
|
支持4K分辨率4096/3840*2160@30HZ
|
|
1*HDMI_CON插針
|
支持4K分辨率4096/3840*2160@30HZ (16Pin,2*8Pin,2.0mm)
|
|
1*EDP插針
|
支持4K分辨率4096/3840*2160@60HZ (30Pin,2*15Pin,2.0mm)
|
|
1*EDP_PWR插針
|
EDP電壓控制插針 (6Pin,2*3Pin,2.0mm)
|
|
1*LVDS插針
|
支持分辨率1920*1080@60HZ (30Pin,2*15Pin,2.0mm)
|
|
1*LVDS_PWR插針
|
LVDS電壓控制插針 (6Pin,2*3Pin,2.0mm)
|
|
1*INVERT插針
|
LVDS背光開關背光亮度調節控制 (6Pin,1*6Pin,2.0mm)
|
|
1*BKLT-PWR1
|
LVDS背光電壓控制插針
|
|
LVDS插針和EDP插針二選一
|
網絡功能
|
1*LAN接口
|
Realtek 8111H千兆網卡芯片,支持網絡喚醒和PXE無盤啟動功能
|
|
1*Mini-PCIE接口
|
支持WIFI/3G/4G/GPS/藍牙模塊等,可選支持MSATA
|
硬盤功能
|
1*M.2接口
|
默認支持M.2 2280,可選2242;默認NVME(PCIE)協議,可改SATA協議
|
|
1*SATA1接口
|
標準SATA3.0硬盤接口,最大傳輸速度6.0 Gbps
|
|
SATA1信號與MSATA信號二選一,默認支持SATA1
|
|
1*SATA2接口
|
標準SATA3.0硬盤接口,最大傳輸速度6.0 Gbps
|
|
1*SATA_PWR1插針
|
硬盤供電插針,可取電5V、12V。 (4Pin,1*4Pin,2.54mm)
|
|
1*SATA_PWR2插針
|
硬盤供電插針,可取電5V、12V。 (4Pin,1*4Pin,2.54mm)
|
聲音功能
|
集成Realtek ALC662 HD數字音頻解碼器,6聲道高保真音頻控制器
|
|
1*LINE_OUT接口
|
支持音頻輸出(綠色)
|
|
1*MIC_IN接口
|
支持麥克風輸入(紅色)
|
|
1*INT_SPK插針
|
功放支持8歐5瓦喇叭雙聲道輸出 (4Pin,1*4Pin,2.0mm)
|
|
1*F_AUDIO插針
|
標準音頻插針 (9Pin,2*5Pin,2.54mm)
|
|
1*SPDIF插針
|
數字音頻插針 (3Pin, 1*3Pin , 2.54mm)
|
USB功能
|
2*USB3.1接口
|
后置標準USB3.1 Gen2接口,最大傳輸寬帶為10.0Gbps
|
|
2*USB2.0接口
|
后置標準USB2.0接口,最大傳輸寬帶為480Mbps(60MB/s)
|
|
1*F_USB1插針
|
前置USB2.0插針,一組有2*USB2.0 (9Pin,2*5Pin,2.54mm)
|
|
1*F_USB2插針
|
前置USB2.0插針,一組有2*USB2.0 (9Pin,2*5Pin,2.54mm)
|
|
1*F_USB3_A插針
|
前置USB3.1 Gen2插針,一組有2*USB3.1 (19Pin,2*10Pin,2.0mm)
|
開關功能
|
1*F_PANEL插針
|
開關、電源燈、硬盤燈、重啟插針 (9Pin,2*5Pin,2.54mm)
|
|
1*AUTO_SW插針
|
硬件控制上電開機插針 (3Pin,1*3Pin,2.0mm)
|
其他I/O
|
COM1/COM2插針
|
串口,COM1支持RS232,RS422/RS485可選 (9Pin,2*5Pin,2.54mm)
|
|
COM3~COM6插針
|
串口,支持標準RS232; (39Pin,2*20Pin,2.0mm)
|
|
1*JCOM1插針
|
控制COM1第9腳電壓 0V/5V/12V可選 (6Pin,2*3Pin,2.0mm)
|
|
1*JCOM2插針
|
控制COM2第9腳電壓 0V/5V/12V可選 (6Pin,2*3Pin,2.0mm)
|
|
1*SIM_CARD卡槽
|
支持SIM卡,用3G/4G時需要SIM卡
|
|
1*FAN2插針
|
CPU風扇插針,支持溫控 (3Pin,1*3Pin,2.54mm)
|
|
1*FAN3插針
|
系統風扇插針,全速,不支持溫控 (3Pin,1*3Pin,2.54mm)
|
|
1*CLR_CMOS插針
|
主板放電、清零插針 (3Pin,1*3Pin,2.0mm)
|
