主板尺寸
|
145mm(L)*100mm(W)*25mm(H)
|
CPU處理器
|
支持8代Whiskey
Lake CPU:I3-8145U、I5-8265U、I7-8665U等
|
支持10代Comet
Lake CPU:I3-10110U、I5-10210U、I7-10510U等
|
內存
|
1*NB-DDR4內存插槽,支持2133/2400/2666/2933MHz內存,最大支持32GB
|
電源
|
1*DC_IN
|
DC頭內直徑為2.5MM,主板滿載功耗約60W,建議用12V/7A或19V/4A以上電源
|
1*DC_ATX (可選)
|
顯示功能
|
集成Intel UHD Graphics 超核芯顯卡,支持單顯、雙顯/三顯復制、雙顯/三顯擴展,DOS下單顯
|
1*VGA DB15接口
|
支持分辨率1920*1080@60Hz
|

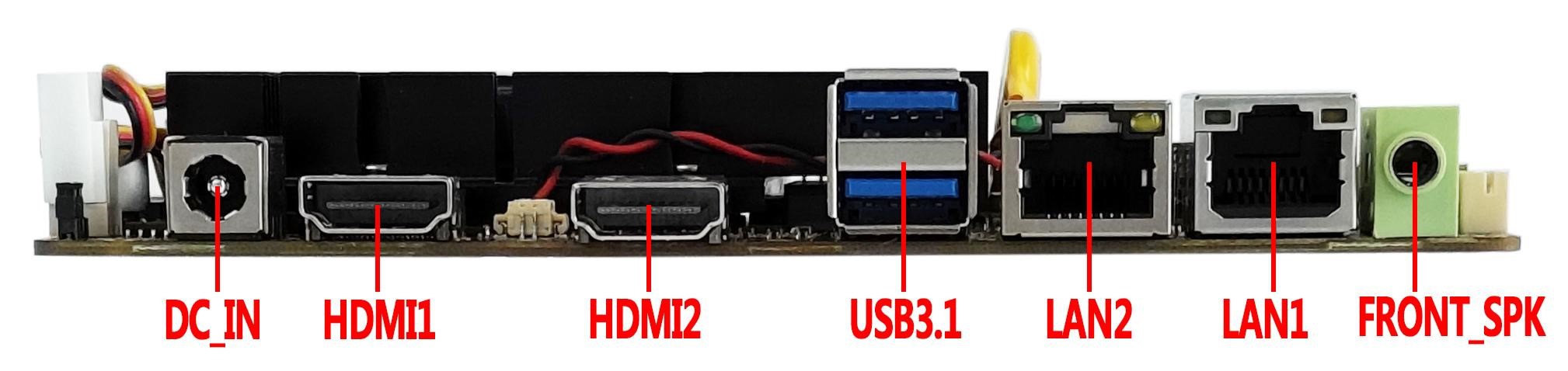

VGA接口和HDMI2接口為二選一,默認支持VGA接口,可改支持HDMI2接口
|
1*HDMI 1.4接口
|
支持4K分辨率4096/3840*2160@30Hz
|
1*LVDS/EDP插針
|
支持分辨率1920*1080@60Hz (30Pin,2*15Pin,2.0mm)
|
LVDS與EDP共用插針,默認LVDS信號,可改EDP信號
|
1*VCC_SEL插針
|
LVDS/EDP電壓控制插針 (6Pin,2*3Pin,2.0mm)
|
1*BKLT_CONN插針
|
LVDS背光控制插針 (6Pin,1*6Pin,2.0mm)
|
網絡功能
|
2*RJ45_LAN接口
|
支持intel WG i219V+Realtek 8111H雙千兆網卡,支持網絡喚醒和PXE無盤啟動功能,可改支持intel WG i219V單千兆網卡
|
硬盤功能
|
1*SATA1接口
|
標準SATA3.0硬盤接口,最大傳輸速度6.0
Gbps
|
1*SATA_PWR
|
硬盤供電插針,可取電5V/12V (4Pin,1*4Pin,2.54mm)
|
1*MSATA接口
|
支持MSATA盤,可選支持WIFI/4G/藍牙等
|

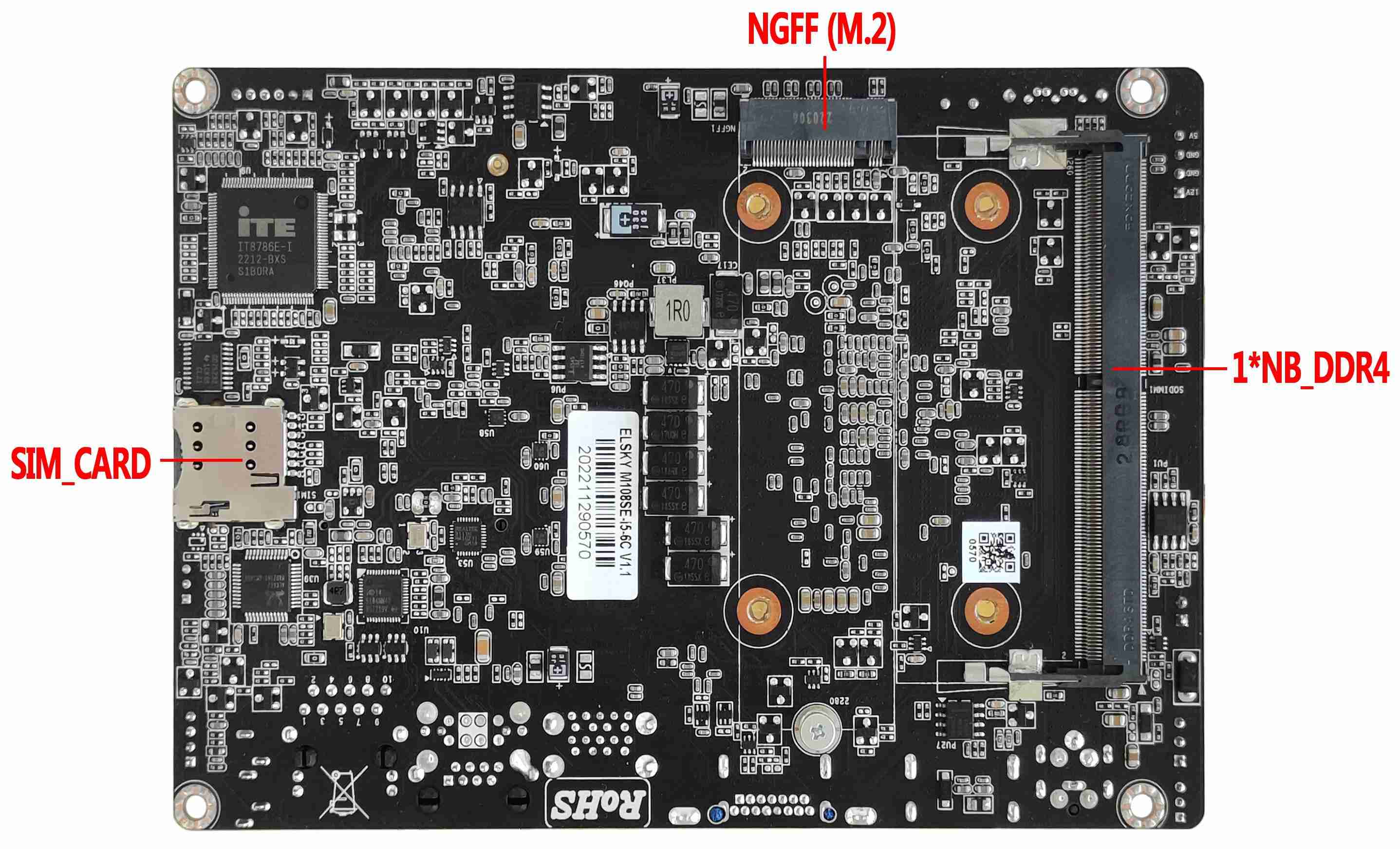

1*NGFF1接口(M.2)
|
只支持M.2
2280硬盤,默認支持SATA和NVME(PCIE)協議
|
聲音功能
|
集成Realtek
ALC662/897/660/892等HD數字音頻解碼器,6聲道高保真音頻控制器
|
1*LINE_OUT接口
|
支持音頻輸出
|
1*F_AUDIO插針
|
標準音頻插針 (9Pin,2*5Pin,2.0mm)
|
1*INT_SPK插針
|
功放支持8歐5瓦喇叭雙聲道輸出 (4Pin,1*4Pin,2.0mm)
|
USB功能
|
2*USB3.1接口
|
后置標準USB3.1 Gen2接口,最大傳輸寬帶為10.0Gbps
|

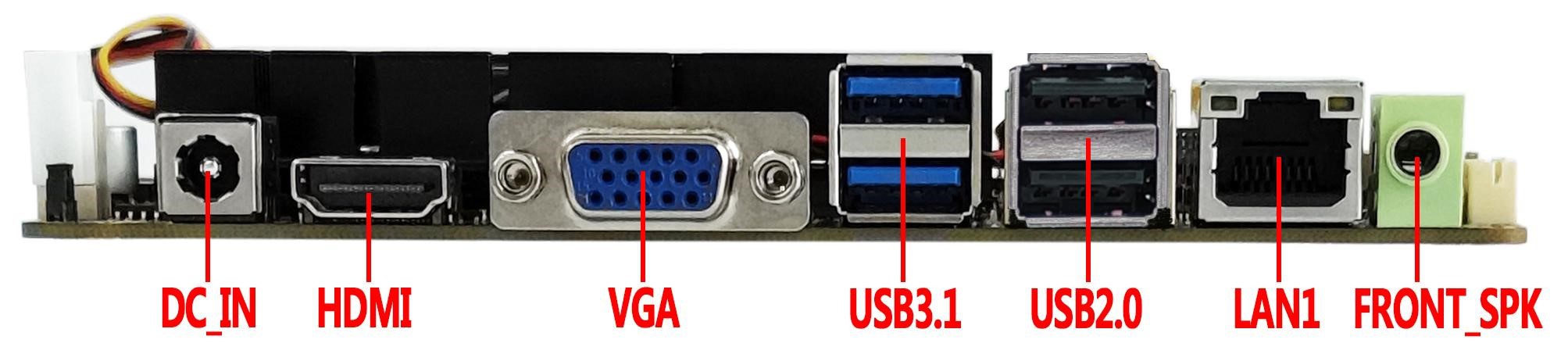

2*USB2.0接口
|
后置標準USB2.0接口,最大傳輸寬帶為480Mbps(60MB/s)
|
1*F_USB1插針
|
前置USB2.0插針,一組有2*USB2.0 (9Pin,2*5Pin,2.0mm)
|
1*F_USB2插針
|
前置USB2.0插針,一組有2*USB2.0 (9Pin,2*5Pin,2.0mm)
|
開關功能
|
1*F_PANEL插針
|
開關、電源燈、硬盤燈、重啟插針 (9Pin,2*5Pin,2.0mm)
|
1*AUTO_SW
插針
|
硬件控制上電開機插針 (3Pin,1*3Pin,2.0mm)
|
其他I/O
|
COM1插針
|
串口,COM1支持RS232/RS422/RS485可選 (9Pin,2*5Pin,2.0mm)
|
COM2插針
|
串口,支持標準RS232 (9Pin,2*5Pin,2.0mm)
|
COM3~6插針
|
串口,支持標準RS232 (39Pin,2*20Pin,2.0mm)
|
JCOM1/JCOM2插針
|
控制COM1/2第九腳電壓0V/5V/12V (6Pin,2*3Pin,2.0mm)
|
1*SIM卡槽
|
支持SIM卡,用3G/4G時需要SIM卡
|
1*CLR_CMOS插針
|
主板清零、放電插針 (3Pin,1*3Pin,2.0mm)
|
1*FAN3插針
|
CPU風扇插針 支持溫控 (3Pin,1*3Pin,2.54mm)
|
1*J_GPIO插針
|
GPIO控制插針 (10Pin,2*5Pin,2.0mm)
|
運行環境
|
工作溫度:-10℃~60℃; 工作濕度:5%~95%相對濕度,無冷凝
|
BIOS
|
AMI BIOS,支持上電開機,定時開機,遠程開關機設備智能識別
|
Watch Dog
|
看門狗編程,支持硬件復位功能(256級,0~255秒)
|
操作系統
|
Windows 11,Windows 10,LINUX等
|
